500KV變電站消防蓄水給水集中智能控制系統相關屏柜介紹

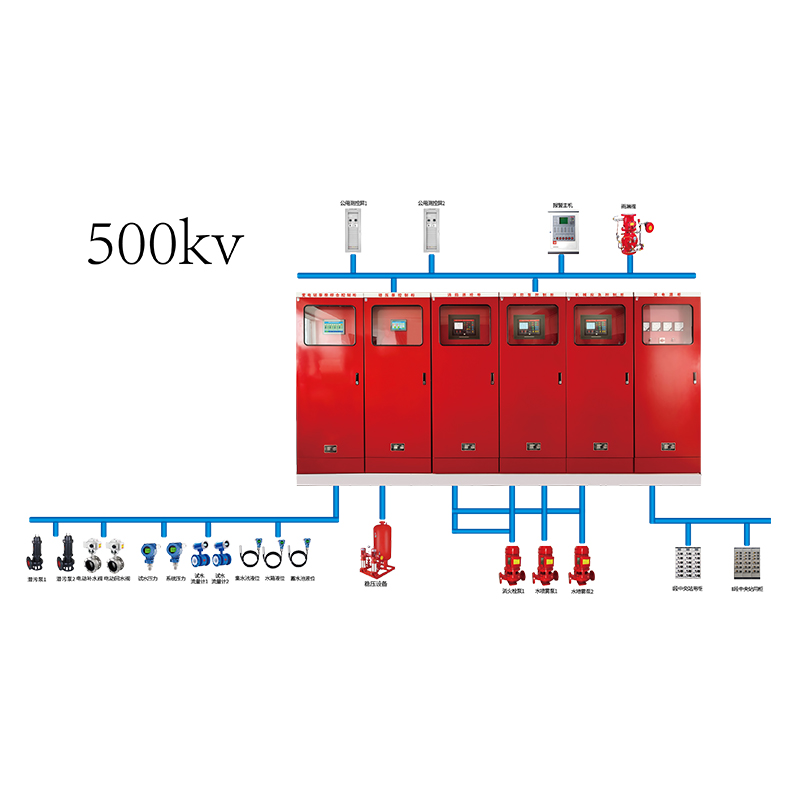

500KV(亦可用于660/800kv)變電站消防蓄水給水集中智能控制系統共設置6面柜，其中，消防相關屏柜5面，包括：雙電源切換柜、消防泵控制柜、穩壓泵控制柜、巡檢柜、機械應急控制柜；非消防相關屏柜1面，包括：泵房綜合控制柜。以上屏柜通常設置于綜合泵房控制室。

控制系統工作原理及功能：

1)雙電源柜：消防控制系統引接兩路獨立的站用電源，經雙電源切換后，通過柜頂交流電源母線為所有消防相關設備供電，并為消防輔控設備提供DV24V電源。

2))消防泵控制柜功能：a)消火栓消防泵3臺，兩用一備；消防主泵的直接啟動時間小于30s,當任一臺消防主泵因故停運時，可自動切換至備用消防主泵。b)當室外消火栓給水系統出水管壓力降低至0.50MPa（可設置）時，啟動1臺消火栓消防泵，（部分超高壓公司要求兩個壓力點啟泵，即壓力降至壓力1點位啟動一臺泵，壓力持續下降至壓力2點位同時啟動兩臺主泵，我司產品均可滿足要求）同時將消火栓消防泵緊急運行信號發送至監控后臺；2臺消火栓消防泵兼做水噴霧消防泵，剩余1臺消防泵備用。c)當站主變發生火災時，啟動水噴霧滅火系統，自動控制狀態下，火災報警系統可通過電磁閥自動開啟雨淋閥，也可現場及遠程啟動雨淋閥；雨淋閥開啟后，壓力開關發出信號，啟動2臺消火栓消防泵，剩余1臺消防泵備用；同時將消火栓消防泵緊急運行信號發送至監控后臺。d)消防主泵需手動停泵。當手動停泵后，消防系統應及時復位，重新進入消防準備狀態。

3)穩壓泵控制柜功能：采用PLC觸摸屏人機界面，2臺穩壓泵互為備用；當出水管壓力（采用模擬量或者開關量）降低至啟泵設定值時，穩壓泵自動投入；當出水管壓力升高至停泵設定值并維持60s（時間可設置）后，穩壓泵自動停止；消防泵啟動后，穩壓泵自動停止，直到消防泵停止運轉，手動恢復穩壓泵控制功能。穩壓泵任意一臺的手自動狀態、運行、故障、過載信號以及水箱液位及管道系統壓力上傳至公用測控屏。

4機械應急柜：緊急情況下，現場操作員可通過機械應急裝置啟動任一臺消防泵。

5)巡檢柜功能：巡檢柜可以實現定期對消防水泵的低頻巡檢。

6)泵房綜合控制柜功能：1.消防蓄水池、集水池及消防水箱的水位監控，以及將實時水位及高低液位報警狀態上傳監控后臺。2.對站內水工輔控設備的監控，如系統壓力、流量等數據上傳。3.集水池泵、溢流井泵、深井泵等受控設備的控制與監控。4、控制蓄水閥以保證水池的水量，當水池液位低于設定水位時，發出信號開啟電動球閥，實現消防水池自動補水；當水池液位高于設定水位時，發出信號關閉電動球閥。當蓄水池液位高于或者低于報警水位時，報警信號傳至有人值守的場所，當蓄水池水位低于最低水位時，可手動或自動停止消防泵運行。
